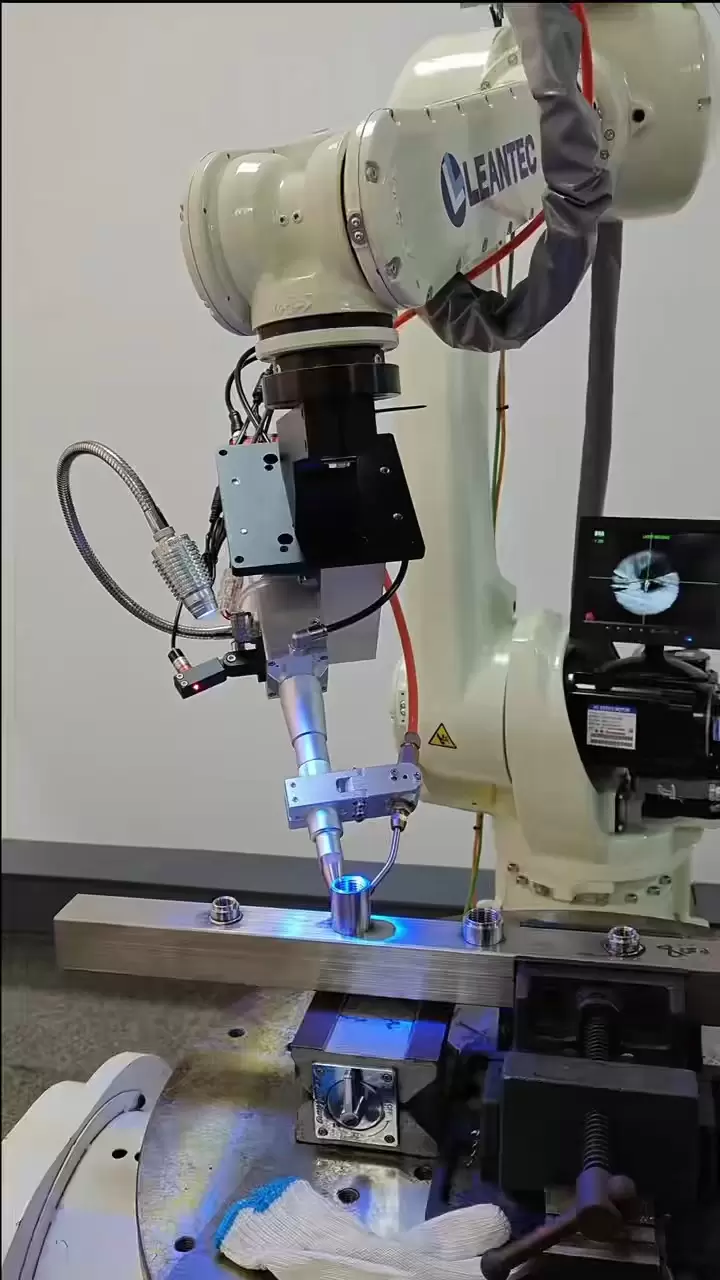

1、Introdução ao Processo | O que a soldagem robótica pode resolver?
Alta consistência: precisão de repetibilidade ± 0,05 mm, aparência de solda estável e profundidade de penetração, eliminando flutuações manuais
Alta velocidade: a velocidade MIG pode atingir 1,2 m/min, que é 2-3 vezes mais rápida que a operação manual
Caminho complexo: ligação de seis eixos + eixo externo, completando curvas espaciais, linhas de interseção de tubos circulares e soldagem no interior de cavidades estreitas
Entrada térmica controlável: modo pulso/pulso duplo/transição de metal frio (CMT), reduzindo a deformação da folha ≤ Comutação multiprocesso de 1 mm
: MIG/MAG/TIG/arco de plasma/composto a laser, uma máquina para múltiplas finalidades
2、Capacidades
| Item | Parâmetro |
|---|---|
| Tamanho máximo da peça | 3500 × 1500 × 800 mm (com posicionador de 2 eixos) |
| Espessura do material | 0,8 mm – 60 mm |
| Tipos de materiais | Aço carbono, aço inoxidável, alumínio, cobre, liga de titânio, aço cromo molibdênio |
| Tipos de solda | Filete, extremidade, volta, linhas circunferenciais e de interseção espacial |
| Posições de soldagem | Plano, Horizontal, Vertical, Suspenso, Todas as posições |
| Capacidade do lote | 1 – 1.000 peças/lote, operação contínua 24 horas |
3、Nosso equipamento
Fanuc M-20iA + Lincoln Power Wave i400
Carga de seis eixos de 20 kg, com precisão de repetibilidade de ± 0,02 mm
Pulso MIG/MAG, espessura de alumínio de 1 mm a 20 mm sem respingos
KUKA KR30-3 + Fronius TPS 500i
Posicionador externo de dois eixos, com diâmetro de rotação de 3,5 metros
Chapa espessa de aço carbono soldagem multicamadas e multipasses, penetração de 60 mm em um único lado
ABB IRB 4600+cabeça composta de laser 4 kW
Composto laser MIG, velocidade 2 m/min, deformação <0,5 mm
Especialmente projetado para soldas longas em chapas de aço inoxidável
Fio frio Yaskawa MA1440+TIG
Vasos de pressão de liga de titânio e aço cromo molibdênio, com soldagem de raiz e enchimento de arame concluídos de uma só vez
Câmara de proteção de gás em nível de sala limpa, teor de oxigênio <50 ppm
4、Estudos de caso de soldagem | Casos de soldagem robótica
Costura de solda: costura de solda de canto periférico de 4 metros de comprimento + sobreposição de reforço interno
Processo: Pulse MIG, robô duplo com estação dupla alternada
Resultado: Velocidade de soldagem 1,0 m/min, deformação ≤ 1 mm, taxa de filme primário de raios X 99%
Batida: 90 segundos por peça, produção diária de 960 peças
Costura de solda: junta de topo com 30 mm de espessura + ranhura de 70 °
Processo: Robot MAG multicamadas e múltiplas passagens, inversão de eixo externo
Resultado: A energia de impacto a -20 ℃ é ≥ 80 J, o que atende à certificação CE europeia
Entrega: Produção mensal de 300 braços móveis, com taxa de aprovação na primeira vez de 98%
Costura de solda: Junta de topo TIG de parede fina Ti-6Al-4V de 1,5 mm
Processo: Robô de fio frio TIG + sala limpa, teor de oxigênio <30 ppm
Resultado: A cor da solda é branco prateado, sem oxidação, e a resistência à tração é ≥ 950 MPa
Teste: Através da inspeção dupla CT+ultrassom do cliente aeroespacial
5、 Qualidade e Certificação
Sistema de qualidade de soldagem ISO 3834-2
Certificação EN 1090-EXCEL3/EN 15085-CL1 para estruturas de aço/veículos ferroviários
Certificação de estrutura de aço carbono/alumínio AWS D1.1/D1.2
Cada costura de solda é acompanhada por um número UII, leitura de código QR para rastrear parâmetros, fio de soldagem e lote de gás
6. Por que escolher a soldagem por robô?
A produção contínua de 24 horas reduz o tempo de entrega em 40%
Taxa de reparo de solda <1%, economizando custos para reparos subsequentes de polimento/soldagem
Loop de dados: upload em tempo real da corrente, tensão e velocidade de soldagem para MES, geração de relatório PDF com um clique
Programação flexível: O novo produto pode concluir a programação off-line em 30 minutos sem parar a máquina para ensino
Confiança Confiabilidade
Anos de experiência em exportação para mercados globais, comprovando nossa confiabilidade em qualidade, logística e conformidade.
O gerenciamento de qualidade certificado e a produção padronizada garantem resultados confiáveis e repetíveis para cada pedido.
Que tolerâncias você pode alcançar?
Nossa tolerância padrão para usinagem CNC é DIN-2768-1-f (fina) ou +/- 0,01 mm. Para requisitos de alta precisão, podemos obter tolerâncias tão estreitas quanto +/-0,005 mm, dependendo da geometria e do material.
Que acabamentos de superfície você oferece?
Fornecemos serviços completos de tratamento de superfície, incluindo: Conforme usinado (desbarbado) Jateamento Anodização (Tipo ll Tipo III)Polimento Espelho Polimento Revestimento em pó Pintura Gravação a laser (Logotipo/Texto)
Com que rapidez posso obter uma cotação?
Envie-nos seus arquivos 3D (STEP/IGES) e desenhos 2D (PDF). Nossa equipe de engenharia irá analisá-los e fornecer um orçamento detalhado dentro de 6 a 12 horas.
Qual é o seu prazo de entrega típico?
Protótipos: 3-7 dias Produção 10-20 dias Oferecemos também um Serviço Agilizado para projetos urgentes.
Você fornece amostras antes da produção em massa?
Sim, recomendamos sempre fazer uma amostra de pré-produção para aprovação. Enviaremos fotos/vídeos ou enviaremos a amostra física para verificação antes de executar o lote completo.
E se as peças não atenderem às especificações?
Temos uma política rigorosa de Controle de Qualidade. Se as peças não atenderem às especificações do desenho, nós as refazemos gratuitamente ou reembolsamos integralmente. Garantimos nossa qualidade 100%.
Que materiais você pode usinar?
Trabalhamos com uma ampla gama de materiais incluindo: Metais, Alumínio (6061, 7075), Aço Inoxidável (303, 304, 316), Latão, Cobre, Titânio Plásticos: ABS, POM(Delrin), PEEK, Nylon, Policarbonato. Caso precise de algum material especial, é só nos avisar.
EndereçoRua Xingpu, nº 66, cidade de Lujia, cidade de Kunshan, edifícios fabris 3 e 4.
