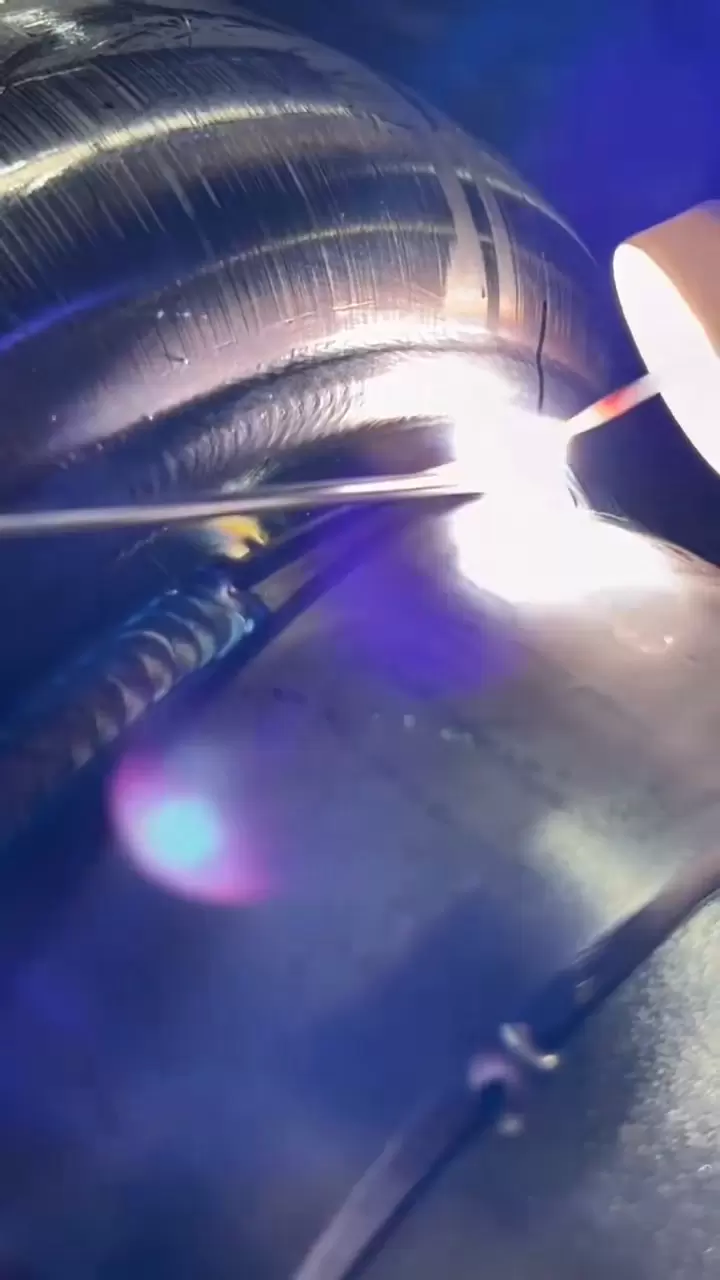

Soldagem TIG

1、Introdução ao Processo | Que problemas a soldagem a arco de argônio pode resolver?

Qualidade de solda ultra alta: Proteção total com gás argônio inerte, sem respingos, sem porosidade, taxa de primeira passagem ≥ 99%, taxa de filme de grau I de inspeção radiográfica ≥ 98%
Placa extremamente fina soldável: limite inferior de corrente de 5 A, espessura de parede de 0,3 mm, junta de topo de tubo de aço inoxidável sem queimar, deformação ≤ 0,1 mm Alto apelo estético: O padrão de escamas de peixe na costura de solda
é uniforme, com Ra ≥

2、Capacidades

Item	Parâmetro
Tamanho máximo da peça	3500×1500×800 mm (alcance do braço robótico)
Faixa de espessura da placa	0,3 mm – 12 mm (passagem única)
Tipo de solda	Bunda, Filé, Circunferencial, Vertical, Acima da cabeça, Espaço estreito
Posição de soldagem	Todas as posições (plana, horizontal, vertical, suspensa, 360° circunferencial)
Qualidade de Superfície	Sem cortes inferiores, sem porosidade, Ra ≤ 1,6 µm
Propriedades Mecânicas	Resistência à tração ≥ 95% metal básico, impacto de -40℃ ≥ 47 J (aço carbono)

3、Nosso equipamento

Fronius MagicWave 5000 ACDC + FANUC M-20iA

500 A onda quadrada AC/DC, liga de alumínio e magnésio sem respingos; Repetição do robô ± 0,02 mm

Lincoln INVERTEC V350-PRO + KUKA KR30 HA

Pulso CC de 350 A, projetado especificamente para placas ultrafinas de liga de titânio/aço inoxidável

Conjunto portátil Miller Dynasty 350 AC/DC x 6 conjuntos

Reparo de soldagem manual, amostragem da primeira peça, monitoramento de corrente/tensão em tempo real

Máquina especial TIG de costura anelar automática com diâmetro de 600 mm

Inclinação de 0-90 °, regulação de velocidade contínua de 0,1-10 rpm, adequada para costura de anel de cabeça de vaso de pressão

4、Estudos de caso de soldagem TIG | Casos de aplicação típicos

Caso 1 | Caixa de junção de alumínio do motor Wangao WEG

Material: perfil extrudado 6063-T5, espessura da parede 2 mm

Costura de solda: juntas de canto em todos os lados, com comprimento total de 1,4 metros, necessitando de vedação IP66

Processo: onda quadrada AC 220 A, frequência de pulso 2 Hz, temperatura intercalar ≤ 80 ℃

Resultado: cordão de solda branco prateado, detecção de vazamento de hélio ≤ 1 × 10 ⁻⁶ Pa · m ³/s, produção mensal de 100.000 peças sem vazamento

Caso 2 | Pregos ósseos de liga de titânio para dispositivos médicos

Material: tubo de parede fina Ti-6Al-4V Φ 4 mm

Costura de solda: encaixe de costura circunferencial, mistura de gás de proteção Ar + He

Processo: pulso DC 40 A, proteção traseira da bandeja de argônio, teor de oxigênio <50 ppm

Resultado: Resistência à tração ≥ 950 MPa, fadiga passada 10 vezes, sem descoloração por oxidação

Caso 3 | Placa de aquecimento em aço inoxidável para alimentos e bebidas

Material: SUS304 δ = placa ondulada de 0,6 mm

Costura de solda: costura circunferencial de 360 °, exigência de espelho de aparência

Processo: Pulso de baixa frequência 80A, amplitude de balanço 2mm, proteção de argônio puro

Resultado: Ra ≤ 0,4 µ m, pode ser polido eletrolítico diretamente, lote de 1,2 milhão de peças sem retrabalho

5、 Qualidade e rastreabilidade

Certificação de processo de soldagem TIG ISO 15614-1
Rastreamento on-line de soldagem a arco de argônio: registro em tempo real de corrente, tensão e velocidade, rastreabilidade de gravação de código QR
Cada lote: Raio X + alongamento + dobra da primeira peça, inspeção de aparência de 10% para produção em massa
Detector de vazamento de espectrômetro de massa de hélio: taxa de vazamento ≤ 1 × 10 ⁻⁶ Pa · m ³/s (caixa de alumínio)

Perguntas frequentes sobre HEHUA

Confiança Confiabilidade

Anos de experiência em exportação para mercados globais, comprovando nossa confiabilidade em qualidade, logística e conformidade.

O gerenciamento de qualidade certificado e a produção padronizada garantem resultados confiáveis e repetíveis para cada pedido.

Que tolerâncias você pode alcançar?

Nossa tolerância padrão para usinagem CNC é DIN-2768-1-f (fina) ou +/- 0,01 mm. Para requisitos de alta precisão, podemos obter tolerâncias tão estreitas quanto +/-0,005 mm, dependendo da geometria e do material.

Que acabamentos de superfície você oferece?

Fornecemos serviços completos de tratamento de superfície, incluindo: Conforme usinado (desbarbado) Jateamento Anodização (Tipo ll Tipo III)Polimento Espelho Polimento Revestimento em pó Pintura Gravação a laser (Logotipo/Texto)

Com que rapidez posso obter uma cotação?

Envie-nos seus arquivos 3D (STEP/IGES) e desenhos 2D (PDF). Nossa equipe de engenharia irá analisá-los e fornecer um orçamento detalhado dentro de 6 a 12 horas.

Qual é o seu prazo de entrega típico?

Protótipos: 3-7 dias Produção 10-20 dias Oferecemos também um Serviço Agilizado para projetos urgentes.

Você fornece amostras antes da produção em massa?

Sim, recomendamos sempre fazer uma amostra de pré-produção para aprovação. Enviaremos fotos/vídeos ou enviaremos a amostra física para verificação antes de executar o lote completo.

E se as peças não atenderem às especificações?

Temos uma política rigorosa de Controle de Qualidade. Se as peças não atenderem às especificações do desenho, nós as refazemos gratuitamente ou reembolsamos integralmente. Garantimos nossa qualidade 100%.

Que materiais você pode usinar?

Trabalhamos com uma ampla gama de materiais incluindo: Metais, Alumínio (6061, 7075), Aço Inoxidável (303, 304, 316), Latão, Cobre, Titânio Plásticos: ABS, POM(Delrin), PEEK, Nylon, Policarbonato. Caso precise de algum material especial, é só nos avisar.
