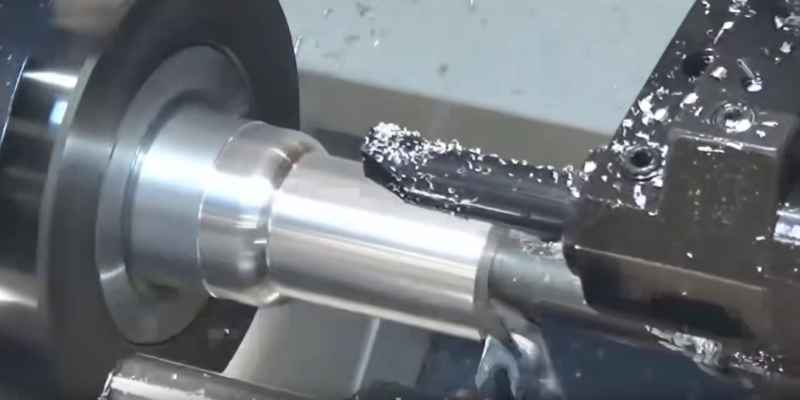

Como o torneamento CNC atinge precisão de ±0,005 mm para peças personalizadas

O torneamento de precisão não é alcançado apenas pelo torno CNC. Depende da revisão do desenho, estabilidade do material, seleção de ferramentas, sequência de usinagem, controle de processo e inspeção dimensional trabalhando em conjunto. Este artigo explica como os serviços de torneamento podem atingir tolerâncias de torneamento tão estreitas quanto ±0,005 mm para peças mecânicas personalizadas exigentes.

Quando uma peça usinada personalizada precisa de um eixo e furo para encaixar corretamente, uma ranhura de vedação para manter a pressão ou uma superfície de montagem para atender a um requisito dimensional rigoroso, o processo de usinagem deve ser controlado desde a primeira operação até a inspeção final. Para componentes industriais, pequenos desvios dimensionais podem afetar a montagem, a vedação, a resistência ao desgaste e o desempenho geral do equipamento.

Na Hehua Machinery Technology (Kunshan) Co., Ltd., a usinagem CNC é organizada em torno desse processo completo, em vez de tratar o torneamento como uma operação isolada. A empresa fornece torneamento CNC junto com fresamento, mandrilamento, furação, rosqueamento, alargamento e outros processos de usinagem para suportar componentes personalizados complexos.

Onde a tolerância de torneamento de ±0,005 mm é importante

Nem todos os componentes usinados exigem a mesma tolerância. Para peças estruturais gerais, uma tolerância mais ampla pode ser suficiente. No entanto, componentes que envolvem ajustes precisos de eixos e furos, assentos de rolamentos, ranhuras de vedação, conexões roscadas ou superfícies de suporte de pressão geralmente exigem um controle dimensional muito mais rígido.

A capacidade de torneamento CNC oferecida pelos serviços de torneamento atinge uma faixa de tolerância de ±0,005 a ±0,02 mm, dependendo do projeto da peça, material, geometria e requisitos de usinagem. Esta linha oferece aos engenheiros flexibilidade para definir tolerâncias de acordo com os requisitos funcionais reais, em vez de aplicar especificações desnecessariamente rígidas a todas as dimensões.

Por exemplo, um eixo de precisão pode precisar de um controle rigoroso sobre seu diâmetro externo para que ele se encaixe corretamente em um rolamento ou componente correspondente. Um componente relacionado à vedação pode exigir dimensões precisas da ranhura para manter a vedação pretendida. Em acessórios mecânicos resistentes à pressão, a consistência dimensional é particularmente importante porque a peça acabada deve funcionar de forma confiável sob cargas operacionais.

A precisão começa antes da usinagem

Alcançar uma tolerância rigorosa começa com a compreensão do desenho. Um programa CNC pode seguir as dimensões fornecidas, mas um projeto mal considerado ainda pode criar dificuldades desnecessárias de usinagem, problemas de acesso a ferramentas, riscos de deformação ou ciclos de produção ineficientes.

Hehua oferece suporte a desenhos CAD 2D e formatos 3D comuns, incluindo STEP, IGS, SolidWorks e UG. Engenheiros profissionais podem revisar desenhos em 24 horas e identificar possíveis riscos de usinagem antes do início da produção.

Esta revisão pode abranger dimensões críticas, tolerâncias de usinagem, sistemas de furos, espessura de parede, acessibilidade de ferramentas, alocação de tolerâncias e sequência de produção. Para novos produtos, a equipe também pode fornecer otimização do processo DFM para ajudar a melhorar a capacidade de fabricação e reduzir custos de produção evitáveis.

Esta abordagem é particularmente útil para projetos OEM onde o cliente pode fornecer apenas um desenho ou amostra física. A engenharia reversa e a padronização de desenhos também podem ser suportadas para componentes não padronizados, peças de equipamentos antigos e localização de peças importadas.

A seleção de materiais afeta a precisão dimensional

A mesma estratégia de usinagem não pode ser simplesmente aplicada a todos os materiais. Diferentes metais e plásticos de engenharia respondem de maneira diferente às forças de corte, ao calor, às ferramentas e às condições de usinagem.

A gama de materiais disponíveis inclui ferro dúctil, como QT450-10 e QT700-2, ferro fundido cinzento, como HT250 e HT300, aço carbono, liga de aço, aço inoxidável 304 e 316, ligas de alumínio, latão, cobre vermelho, POM, náilon, acrílico e outros plásticos de engenharia.

O comportamento do material tem efeito direto na estabilidade da usinagem. O aço inoxidável, por exemplo, requer parâmetros de corte e ferramentas adequados para gerenciar o calor e o endurecimento por trabalho. O alumínio requer atenção à condição da ferramenta e ao escoamento de cavacos. O ferro fundido e o ferro dúctil requerem ferramentas e configurações de processo adequadas para manter a consistência dimensional enquanto gerenciam partículas abrasivas.

Para lotes de produção, a Hehua pode fornecer análises de espectro de materiais e relatórios de testes de propriedades mecânicas, com informações de materiais mantidas para rastreabilidade. Isto é importante quando as peças são utilizadas em equipamentos onde a consistência do material faz parte do requisito de qualidade.

O controle de processos CNC é mais do que um torneamento

Um componente torneado com precisão pode exigir operações adicionais antes de estar pronto para montagem. Um eixo pode precisar de perfuração, rosqueamento, fresamento ou usinagem de chaveta. Um componente de válvula pode exigir múltiplos furos e passagens que se cruzam. Um acessório resistente à pressão pode combinar superfícies torneadas com recursos de montagem de precisão.

Por esta razão, a capacidade de usinagem da Hehua inclui tornos CNC, centros de usinagem verticais e horizontais, centros compostos de torneamento e fresamento, mandriladoras CNC e centros de perfuração e macho.

A empresa pode integrar torneamento, fresamento, mandrilamento, furação, alargamento, rosqueamento, chanfro e laminação em seu fluxo de trabalho de usinagem. Manter essas operações sob produção controlada ajuda a reduzir os desvios dimensionais que podem ocorrer quando um componente se move entre vários fornecedores.

Para peças complexas, isto é especialmente útil porque a relação entre diferentes superfícies usinadas pode ser tão importante quanto a tolerância de um diâmetro individual. Manter uma sequência de usinagem controlada ajuda a preservar a precisão posicional e reduz o manuseio secundário desnecessário.

Como a inspeção CMM confirma o resultado

A tolerância rigorosa de usinagem deve ser medida e não simplesmente reivindicada. É por isso que a inspeção dimensional é uma parte essencial da produção CNC de precisão.

A Hehua usa a inspeção CMM juntamente com a inspeção do primeiro artigo, inspeção regular em processo e inspeção final. As principais dimensões podem receber inspeção 100%, com um relatório de inspeção dimensional completo fornecido com a remessa, quando necessário.

Para um componente fabricado com tolerância de torneamento de ±0,005 mm, a inspeção ajuda a confirmar se a dimensão real permanece dentro da faixa especificada. O equipamento CMM é particularmente útil quando um componente contém múltiplas dimensões críticas, relações posicionais ou requisitos geométricos que são difíceis de verificar de forma confiável apenas com ferramentas básicas de medição.

As especificações de usinagem também incluem tolerâncias de fresamento de ±0,008 a ±0,03 mm, tolerância de mandrilamento de até ±0,005 mm e tolerância de furação e rosqueamento de ±0,02 mm. A rugosidade da superfície pode variar de Ra0,8 a Ra3,2 dependendo da aplicação, enquanto a planicidade pode ser controlada para ≤0,02 mm/100 mm.

Estas práticas de inspeção fornecem uma conexão mais clara entre o requisito do desenho e o componente entregue.

Aplicações para componentes torneados de precisão

O torneamento CNC de precisão é comumente necessário para componentes onde o ajuste dimensional afeta diretamente a operação do equipamento. As aplicações típicas incluem assentos de rolamentos, flanges de vedação, buchas resistentes ao desgaste, suportes de montagem de precisão, blocos de cilindros, blocos de válvulas, carcaças resistentes à pressão e outros acessórios mecânicos.

As aplicações atendidas pela Hehua incluem equipamentos compressores, máquinas de construção, equipamentos pneumáticos, componentes automotivos, sistemas hidráulicos, transporte ferroviário, equipamentos de energia eólica e outras máquinas industriais.

Para componentes resistentes à pressão, a precisão dimensional pode trabalhar em conjunto com a seleção de materiais, qualidade de usinagem e inspeção para produzir um componente adequado para condições operacionais exigentes. Para aplicações automotivas e de equipamentos de última geração, a qualidade de produção consistente também é importante quando a mesma peça precisa ser fornecida repetidamente ao longo de um ciclo de produção prolongado.

Do protótipo à produção em massa

A usinagem de precisão não se limita ao trabalho único de protótipo. Um parceiro útil de usinagem CNC deve ser capaz de manter a consistência do processo quando um projeto passa da amostragem para a produção experimental e depois para a produção em massa.

A Hehua oferece suporte à amostragem rápida dentro de 3 a 7 dias para projetos aplicáveis ​​e fornece suporte de engenharia individual durante todo o processo. Suas instalações de produção incluem mais de 10 centros de usinagem CNC e uma linha completa de equipamentos CNC, apoiados por recursos internos de fundição e forjamento.

A capacidade de produção mensal pode atingir mais de 50.000 peças, permitindo que o mesmo fluxo de trabalho de usinagem dê suporte tanto ao desenvolvimento de pequenos lotes quanto a programas de produção maiores. Os pedidos convencionais geralmente são entregues dentro de 15 a 30 dias, enquanto os pedidos urgentes podem receber agendamento priorizado dependendo das condições de produção.

Essa estrutura de produção é útil para clientes OEM que precisam passar de um protótipo validado para uma produção repetida e estável, sem alterar o processo de fabricação ou o fornecedor no meio do projeto.

Uma abordagem completa para torneamento CNC de precisão

Alcançar uma tolerância de torneamento de ±0,005 mm é o resultado do controle de vários fatores ao mesmo tempo. A revisão do desenho estabelece os requisitos de usinagem, o controle do material fornece um ponto de partida estável, os equipamentos e ferramentas CNC apropriados mantêm a consistência do processo e a inspeção CMM verifica as dimensões acabadas.

Com seus recursos de usinagem, inspeção, fundição, forjamento, montagem e tratamento de superfície, a Hehua Machinery Technology (Kunshan) Co., Ltd. fornece uma rota de fabricação integrada para clientes que necessitam de peças mecânicas personalizadas.

Para projetos que envolvem eixos de precisão, assentos de rolamentos, componentes de vedação, blocos de válvulas, acessórios resistentes à pressão ou outras peças torneadas com tolerância estreita, os serviços de torneamento podem ser combinados com processos CNC complementares para atender aos requisitos completos do desenho, em vez de tratar o torneamento como uma operação autônoma.

Ao conectar revisão de engenharia, produção CNC, inspeção dimensional e rastreabilidade de lote em um único fluxo de trabalho, os serviços de torneamento podem fornecer uma solução prática para peças personalizadas onde a consistência dimensional é importante desde a primeira amostra até a produção em massa.
