Componentes mecânicos resistentes à pressão geralmente funcionam em condições onde a precisão dimensional e a consistência de fabricação afetam diretamente o desempenho do equipamento. Um bloco de válvula, flange de vedação, sede de rolamento, bloco de cilindro ou acessório de compressor pode parecer simples visto de fora, mas seus furos internos, superfícies de contato, roscas e recursos de vedação podem exigir usinagem cuidadosamente controlada.

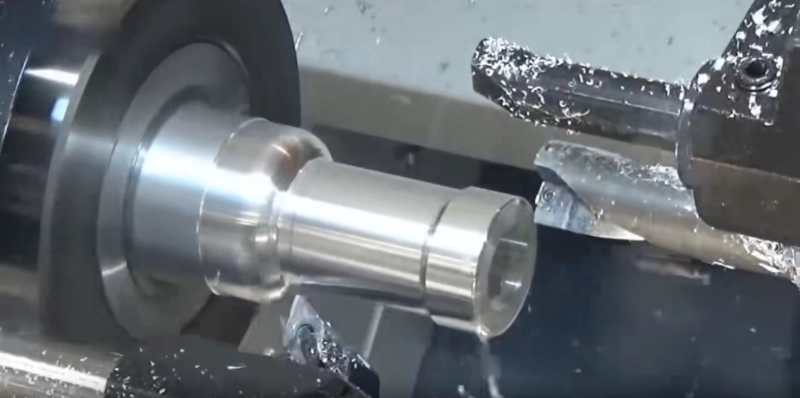

Para essas aplicações, os serviços de torneamento não consistem simplesmente na remoção de material de uma peça rotativa. O processo de torneamento deve se adequar ao material, geometria, requisitos de pressão, especificações de tolerância e operações de usinagem subsequentes do componente. Um processo estável é particularmente importante quando o mesmo componente precisa passar da produção de protótipos para a produção repetida ou em massa.

Na Hehua Machinery Technology (Kunshan) Co., Ltd., o torneamento CNC faz parte de um sistema mais amplo de usinagem de precisão que inclui fresamento, mandrilamento, furação, rosqueamento, alargamento e processamento multieixos. Isso permite que peças mecânicas resistentes à pressão sejam fabricadas através de uma sequência controlada, em vez de depender de vários fornecedores de usinagem não relacionados.

Por que as peças resistentes à pressão exigem usinagem cuidadosa

Um componente resistente à pressão precisa manter a forma projetada e os pontos de conexão durante a operação. Mesmo quando o próprio material possui resistência mecânica suficiente, um controle dimensional deficiente pode criar problemas durante a montagem ou serviço.

Por exemplo, um flange de vedação pode exigir superfícies de contato e dimensões de ranhura precisas. Um assento de rolamento precisa do relacionamento correto entre seu furo e as superfícies adjacentes. Um bloco de válvulas hidráulicas pode conter vários orifícios que se cruzam e devem ser posicionados corretamente. Um acessório de compressor pode combinar diâmetros torneados, seções roscadas, superfícies de montagem e recursos de vedação em um único componente.

Esses requisitos tornam a precisão da usinagem parte do projeto funcional, e não simplesmente um padrão de qualidade cosmética.

A capacidade de torneamento CNC disponível através dos serviços de torneamento suporta tolerâncias de torneamento de ±0,005 a ±0,02 mm, dependendo do componente e dos requisitos do desenho. Outras operações também podem ser controladas dentro de faixas definidas, incluindo mandrilamento até ±0,005 mm e furação e rosqueamento até ±0,02 mm.

A tolerância real necessária deve ser sempre determinada pelo desenho e aplicação. Aplicar uma tolerância desnecessariamente restrita a cada dimensão pode aumentar a dificuldade de usinagem sem melhorar a função da peça. Portanto, um processo prático de usinagem começa com a compreensão de quais dimensões são genuinamente críticas.

A seleção de materiais influencia o processo de torneamento

Componentes resistentes à pressão podem ser produzidos a partir de diferentes materiais, dependendo da carga, do ambiente, dos requisitos de desgaste, da resistência à corrosão e das condições de aplicação. O processo de usinagem precisa levar em conta essas diferenças.

A Hehua pode processar ferro dúctil, ferro fundido cinzento, aço carbono, liga de aço, aço inoxidável 304 e 316, ligas de alumínio, latão, cobre vermelho e plásticos de engenharia como POM, náilon e acrílico.

Classes de ferro dúctil como QT450-10 e QT700-2 podem ser usadas para componentes mecânicos que exigem uma combinação de resistência e usinabilidade. O ferro fundido cinzento, como HT250 e HT300, também é adequado para vários componentes de equipamentos. Para aplicações que exigem maior resistência à corrosão, podem ser selecionados tipos de aço inoxidável como 304 ou 316. As ligas de alumínio podem ser úteis onde a redução de peso é importante.

O comportamento do material afeta os parâmetros de corte, ferramentas, evacuação de cavacos, geração de calor e estabilidade dimensional. É por isso que o processo de usinagem deve ser desenvolvido em torno do material selecionado, em vez de aplicar um método de torneamento padrão para cada peça.

A rastreabilidade do material também é importante para peças relacionadas à pressão. A Hehua pode fornecer relatórios de análise de espectro e relatórios de testes de propriedades mecânicas para lotes de produção, permitindo que o material usado em um componente seja documentado e rastreado.

Controlando dimensões críticas durante torneamento CNC

Para peças resistentes à pressão, nem todas as dimensões têm a mesma importância funcional. Algumas dimensões determinam como o componente se conecta a outra peça, enquanto outras controlam a vedação, o posicionamento ou a transferência de carga.

Os recursos críticos típicos podem incluir:

· Ajustes precisos de eixo e furo

· Vedação de ranhuras

· Furos roscados

· Assentos de rolamento

· Superfícies de montagem de precisão

· Superfícies cilíndricas resistentes à pressão

· Diâmetros torneados concêntricos

A sequência de usinagem precisa levar em conta essas relações. Um componente pode exigir diversas operações e cada configuração adicional pode introduzir a possibilidade de desvio de posição.

Esta é uma das razões pelas quais o processamento CNC integrado pode ser útil. A Hehua opera tornos CNC juntamente com centros de usinagem verticais e horizontais, centros de usinagem de torneamento e fresamento composto, mandriladoras CNC e centros de perfuração e macho. Torneamento, fresamento, mandrilamento, furação, alargamento, rosqueamento, chanframento e laminação podem ser concluídos dentro do fluxo de trabalho de usinagem da empresa.

Manter as operações relacionadas sob produção controlada ajuda a reduzir transferências desnecessárias entre diferentes fornecedores e facilita o gerenciamento geral do ciclo de usinagem.

A revisão do desenho ajuda a prevenir problemas de usinagem

A qualidade da usinagem é influenciada antes que a primeira ferramenta de corte chegue à peça. Um desenho que não considera claramente o acesso à usinagem, as tolerâncias, as características do material ou a sequência de produção pode criar problemas posteriormente.

Hehua oferece suporte a desenhos CAD 2D, bem como 3D STEP, IGS, SolidWorks, UG e outros formatos comuns. Sua equipe de engenharia pode revisar desenhos em 24 horas e identificar possíveis riscos de usinagem.

Para componentes resistentes à pressão, esta revisão pode se concentrar em áreas como espessura da parede, posicionamento do furo, características de vedação, distribuição de tolerância, acessibilidade da ferramenta e a relação entre diferentes superfícies usinadas.

A empresa também fornece otimização de processos DFM para projetos aplicáveis. Isto é útil quando um cliente OEM tem um projeto finalizado, mas deseja determinar se o componente pode ser produzido com eficiência em quantidades maiores.

Para componentes mais antigos, a engenharia reversa também pode ser suportada. Uma amostra física pode ser mapeada em um desenho de produção, o que é útil para reproduzir peças de equipamentos descontinuados ou desenvolver alternativas de localização para componentes importados.

A inspeção faz parte do processo de usinagem

Um componente resistente à pressão não deve ser aceito simplesmente porque a operação de usinagem foi concluída. As dimensões acabadas precisam ser verificadas em relação ao desenho.

A Hehua usa inspeção do primeiro artigo, inspeção em processo, inspeção final e medição CMM como parte de seu processo de controle de qualidade. As principais dimensões podem receber inspeção 100% e um relatório de inspeção dimensional pode ser fornecido com a remessa.

A inspeção CMM é particularmente útil para componentes com múltiplas dimensões críticas e relações geométricas. Em vez de verificar as dimensões individuais separadamente, o processo de inspeção pode verificar a condição dimensional do componente acabado em relação aos requisitos especificados.

Para peças que suportam pressão onde é necessária verificação adicional, testes não destrutivos UT ou MT também podem ser fornecidos sob demanda.

A empresa opera sob um sistema de gestão de qualidade ISO 9001 e também possui certificação de sistema de qualidade automotiva IATF 16949 e certificação de sistema de soldagem de peças e veículos ferroviários EN 15085. Esses sistemas apoiam o trabalho da empresa nas áreas automotiva, de trânsito ferroviário, aeroespacial, energia eólica, energia nuclear, maquinário industrial, equipamentos semicondutores e fabricação de novos equipamentos de energia.

O tratamento de superfície pode ampliar a capacidade de manutenção dos componentes

A usinagem nem sempre é a etapa final da fabricação de peças mecânicas resistentes à pressão. Dependendo do ambiente de trabalho, o componente pode necessitar de tratamento superficial adicional.

A Hehua oferece suporte a processos que incluem jateamento, óxido preto, anodização, eletroforese, Dacromet, revestimento em pó, galvanização, niquelagem e passivação.

O tratamento adequado depende do material e do ambiente operacional. Componentes expostos à umidade ou condições corrosivas podem exigir proteção adicional contra corrosão, enquanto outras peças podem precisar de maior resistência ao desgaste ou de uma aparência de superfície específica.

O tratamento de superfície também pode ser selecionado como parte do plano geral de produção, em vez de ser tratado separadamente após a usinagem. A Hehua fornece rastreabilidade para tratamento de superfície e pode organizar testes de névoa salina quando necessário para componentes aplicáveis.

Das amostras de protótipo à produção repetida

Os componentes resistentes à pressão são frequentemente desenvolvidos através de um processo de amostragem antes de entrarem na produção regular. As alterações descobertas durante a primeira amostra podem afetar dimensões, ferramentas, sequência de usinagem ou requisitos de inspeção.

A Hehua oferece suporte à amostragem rápida dentro de 3 a 7 dias para projetos aplicáveis ​​e fornece suporte de engenharia individual durante o desenvolvimento. O fluxo de trabalho pode então continuar através da produção experimental de lotes médios e da produção em massa.

A empresa possui mais de 10 centros de usinagem CNC e oficina própria de fundição e forjamento, o que lhe permite coordenar a produção desde peças brutas até a usinagem CNC e componentes acabados. A capacidade de produção mensal pode chegar a mais de 50.000 peças.

Esta configuração integrada é particularmente útil quando peças resistentes à pressão exigem repetibilidade estável. Uma vez validados o processo de usinagem e os requisitos de inspeção, o mesmo sistema de produção pode ser aplicado aos lotes subsequentes.

Aplicações práticas de torneamento CNC para componentes de pressão

Peças usinadas CNC resistentes à pressão são usadas em muitos tipos de equipamentos. Em sistemas de compressores, os acessórios de precisão podem exigir superfícies cilíndricas torneadas com precisão e recursos de montagem. Equipamentos hidráulicos podem exigir blocos de válvulas com furos posicionados com precisão e superfícies de vedação. Equipamentos pneumáticos podem usar componentes de precisão onde as dimensões do eixo, do furo e da rosca devem permanecer consistentes.

Máquinas de construção, sistemas automotivos, máquinas industriais, equipamentos de energia eólica, equipamentos de transporte ferroviário e outros setores de manufatura de ponta também podem exigir componentes usinados personalizados com desempenho dimensional controlado.

Para essas aplicações, o valor dos serviços de torneamento vem da combinação de precisão de torneamento com controle de material, operações complementares de usinagem, inspeção e consistência de produção.

Um processo controlado para peças mecânicas exigentes

A resistência à pressão é determinada por mais do que a resistência do material. O componente acabado também deve corresponder às dimensões do projeto, manter as interfaces exigidas e atender aos critérios de inspeção estabelecidos para sua aplicação.

Com mais de 17.800 metros quadrados de área fabril e mais de 160 funcionários, a Hehua Machinery Technology (Kunshan) Co., Ltd. fornece usinagem CNC juntamente com recursos de fundição, forjamento, montagem, inspeção e tratamento de superfície. A equipe técnica profissional da empresa apoia projetos desde a revisão e desenvolvimento do projeto até a fabricação e exportação.

Para clientes que desenvolvem acessórios de compressores, blocos de válvulas hidráulicas, componentes de vedação, assentos de rolamentos, blocos de cilindros ou outras peças mecânicas resistentes à pressão, os serviços de torneamento podem fornecer a base de torneamento de precisão, enquanto processos CNC complementares completam os recursos restantes.

Ao controlar a seleção de materiais, revisão de desenhos, sequência de usinagem, tolerâncias críticas, inspeção e processamento subsequente dentro de um sistema de produção, os serviços de torneamento fornecem uma abordagem prática para a fabricação de componentes resistentes à pressão que precisam de dimensões consistentes e qualidade de produção confiável.
