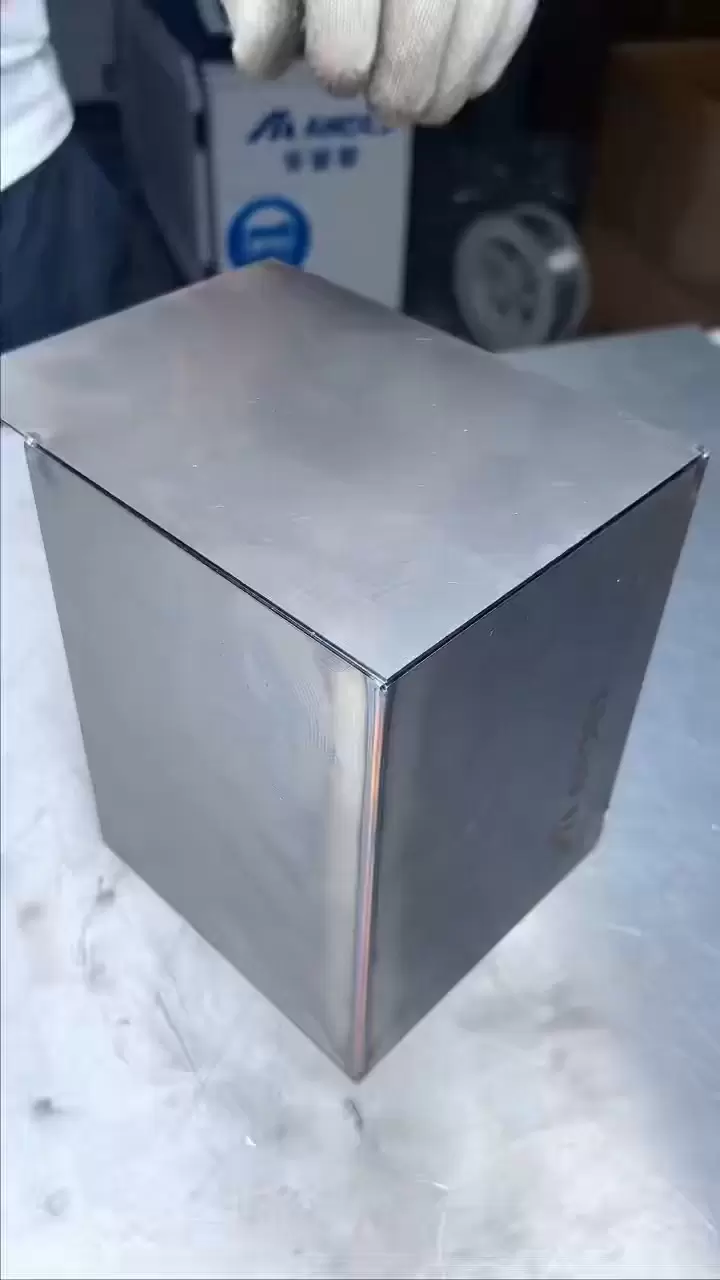

Soldagem a Laser

1. Introdução ao Processo | Que problemas a soldagem a laser pode resolver?

Zona mínima afetada pelo calor: foco do laser Ø 0,2-0,6 mm, HAZ ≤ 0,3 mm, deformação da placa fina <0,1 mm, sem necessidade de nivelamento subsequente
Alta relação de aspecto: efeito de furo de bloqueio com uma relação profundidade-largura de 10:1, penetrando 0,1-8 mm de uma só vez sem a necessidade de múltiplas camadas ou canais
Trajetória de alta precisão: Robô de seis eixos + rastreamento de costura de solda em tempo real, precisão de repetibilidade ± 0,05 mm, largura controlável do cordão de solda 0,5-1,5 mm
Ciclo de alta velocidade: 2-4 m/min para chapa fina de 1 kW, 1-1,5 m/min para chapa de espessura média de 3 kW, 3-5 vezes mais rápido que o TIG tradicional
Ampla compatibilidade de materiais: Aço carbono, aço inoxidável, alumínio, cobre, titânio e metais diferentes (aço alumínio, aço inoxidável cobre) podem ser formados de uma só vez

2. Capacidades

Item	Parâmetro
Tamanho máximo de peça única	3500 × 1500 × 800 mm (alcance do braço robótico)
Espessura de soldagem	0,1 mm – 8 mm (penetração unilateral)
Tipos de solda	Bunda, Filé, Volta, Circunferencial, Costura Curva 3D
Precisão de posicionamento	±0,05 mm (Robô + Rastreamento)
Qualidade de Superfície	Livre de poros e cortes inferiores, Ra ≤ 1,6 µm, Pronto para escovar/polir
Capacidade do lote	1 – 100.000 peças/lote, operação contínua 24 horas

3. Nosso equipamento

Laser de fibra IPG 6 kW+FANUC M-20iA

Robô de seis eixos, envergadura de braço 1811 mm, repetição ± 0,02 mm
Adequado para costuras retas longas de aço inoxidável/alumínio de 1 a 6 mm, com velocidade de 1,5 m/min

Disco Trumpf 4 kW + KUKA KR30 HA

Braço de alta dinâmica, repetição da versão HA ± 0,02 mm, com rastreamento de costura de solda
Soldagem especial de materiais refletivos de 0,5-4 mm (cobre, alumínio) sem respingos

Cabeça de digitalização remota SCANSONIC 3 kW

Largura de varredura do foco 5-58 mm, frequência de oscilação 1 kHz
Material diferente de aço de alumínio para anéis de porta de carro, com largura de volta de 20 mm e penetração de soldagem única

Soldagem a laser portátil oscilante de 1500 W

O tamanho do ponto é ajustável de 0 a 5 mm, adequado para reparo de soldagem de protótipo e verificação de primeiro artigo em massa
Cenário sem acessórios, troca <5 minutos

4. Estudos de caso de soldagem a laser | Casos de aplicação típicos

Caso 1 | Vedação do invólucro de alumínio para novas baterias de energia

Material: perfil extrudado 6061-T6, espessura da parede 2 mm

Costura de solda: juntas de canto contínuas em todos os lados, com comprimento total de 1,2 metros

Desafio: Vedação ≤ 1 × 10 ⁻⁶ Pa · m³/s, deformação ≤ 0,1 mm

Solução: Laser de fibra de 6 kW, cabeçote de digitalização oscilante de 20 mm, velocidade de 1,2 m/min

Resultado: A primeira taxa de aprovação foi de 99,5%, a detecção de vazamento por espectrometria de massa de hélio foi aprovada e 120.000 peças foram produzidas por mês

Caso 2 | Soldagem diferente de aço inoxidável de cobre da placa fria de resfriamento 5G

Material: placa base de cobre 3mm + tampa superior de aço inoxidável 1mm

Costura de solda: Costura de solda selada em grade, espaçamento de grade de 8mm

Solução: Disco de 4 kW, chumbo Cu + seguidor de aço inoxidável, circuito fechado de energia em tempo real

Resultado: resistência à tração e ao cisalhamento ≥ 180 N/mm, resistência térmica diminuiu 15% e não houve vazamento em um lote de 500.000 peças

Caso 3 | Tubo de parede fina de liga de titânio para dispositivos médicos

Material: Ti-6Al-4V Espessura da parede 0,2 mm, diâmetro Φ 8 mm

Costura de solda: encaixe da costura circunferencial, sem necessidade de descoloração por oxidação

Solução: laser de 3 kW + câmara de argônio local, teor de oxigênio <50 ppm

Resultado: O cordão de solda é branco prateado, com resistência à tração ≥ 950 MPa e resistência à fadiga de 10 vezes

5. Qualidade e rastreabilidade

Certificação de processo de soldagem a laser ISO 15614-11
Visão on-line: fotografia em tempo real da largura da solda, deslocamento e corte inferior, marcação automática de defeitos
Gravação de código QR: número do forno + número do soldador + potência + velocidade, escaneie o código para rastreabilidade total
Cada lote: seção da primeira peça metalográfica + tração + dobra, inspeção de aparência de 10% para produção em massa
