Soldagem a laser para chapas finas: como reduzir a deformação da solda

Chapas metálicas finas são amplamente utilizadas em carcaças de equipamentos, suportes, estruturas, gabinetes, tampas e componentes estruturais de precisão. No entanto, soldar chapas metálicas finas pode ser um desafio. A entrada excessiva de calor pode causar empenamento, distorção, queimadura, desvio dimensional ou defeitos visíveis na superfície. Para os fabricantes que trabalham com tolerâncias restritas, controlar a deformação da solda é, portanto, tão importante quanto alcançar resistência de solda suficiente.

A soldagem a laser fornece uma solução eficaz para muitas aplicações de chapas metálicas finas porque concentra energia em uma pequena área de soldagem e pode reduzir a exposição desnecessária ao calor. Quando combinada com projeto de junta adequado, controle de fixação, parâmetros de soldagem, endireitamento, inspeção e acabamento de superfície, a soldagem a laser pode ajudar os fabricantes a produzir montagens de chapa metálica mais estáveis ​​e consistentes.

Para a Shanghai Hehua Machinery Technology Co., Ltd. , a soldagem faz parte de um processo integrado de fabricação de metal que abrange corte, fabricação de acessórios, soldagem, endireitamento, usinagem secundária CNC, inspeção e tratamento de superfície. Esta abordagem permite que a deformação da soldagem seja considerada desde o início do processo de fabricação, em vez de ser corrigida somente após a soldagem.

Por que a chapa fina se deforma durante a soldagem?

A deformação da solda é causada principalmente por aquecimento e resfriamento irregulares. Quando um arco de soldagem ou feixe de laser aquece uma área localizada, o metal se expande. À medida que a área soldada esfria e contrai, tensões internas se desenvolvem entre a zona aquecida e o material circundante. Se essas tensões não forem controladas adequadamente, a chapa pode entortar, torcer, entortar ou se afastar das dimensões pretendidas.

Chapas metálicas finas são especialmente sensíveis porque possuem menos espessura de material para resistir ao estresse térmico. Um componente que parece plano antes da soldagem pode ficar visivelmente distorcido após várias soldas.

Fatores comuns que afetam a deformação incluem:

· Espessura da chapa e tipo de material

· Aporte térmico de soldagem

· Velocidade de soldagem

· Configuração conjunta

· Comprimento e sequência de solda

· Projeto de fixação e fixação

· Geometria da peça

· Número e localização das soldas

· Requisitos de endireitamento pós-solda

Por esta razão, simplesmente selecionar um processo de soldagem de baixo calor não é suficiente. Todo o processo de soldagem precisa ser projetado em torno dos requisitos dimensionais finais do componente.

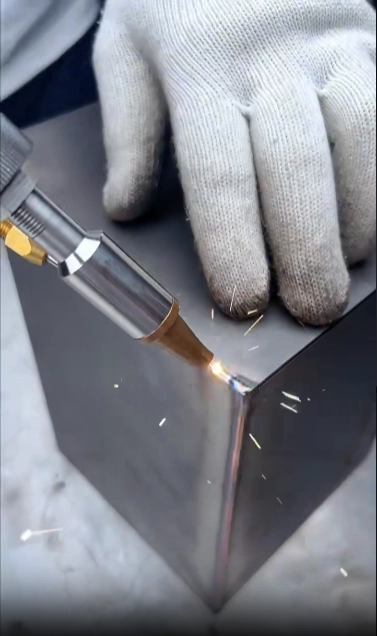

Como a soldagem a laser ajuda a reduzir a deformação de chapas finas

Uma das principais vantagens da soldagem a laser é sua fonte de calor concentrada. Comparado aos processos de soldagem convencionais, um laser pode fornecer energia a uma área relativamente pequena, ajudando a limitar o tamanho da zona afetada pelo calor e a reduzir a exposição térmica desnecessária.

Para chapas metálicas finas, isso pode ser particularmente útil quando o componente requer uma aparência limpa e precisão dimensional controlada.

No entanto, a soldagem a laser não elimina automaticamente a deformação. Potência, velocidade de deslocamento, posição focal, preparação da junta ou sequência de soldagem incorretas ainda podem resultar em distorção térmica. A chave é combinar o processo de soldagem com a espessura do material, estrutura da junta, requisitos de carga e requisitos de aparência da peça acabada.

Na Shanghai Hehua Machinery Technology Co., Ltd., o processo de soldagem é selecionado de acordo com as necessidades reais de cada projeto. Além da soldagem a laser, a empresa fornece soldagem MIG/MAG, TIG/GTAW, soldagem a ponto, soldagem de filete, soldagem a arco submerso, brasagem e soldagem robótica automática. Isso permite que o método de soldagem seja compatível com diferentes espessuras de chapa e requisitos estruturais, em vez de forçar todos os projetos no mesmo processo.

1. Otimize o projeto de soldagem antes da produção

Uma das maneiras mais eficazes de controlar a deformação é resolver o problema antes que a primeira peça seja soldada.

Um projeto de soldagem adequado deve considerar a localização da junta, o tamanho da solda, o comprimento da solda, a rigidez do componente, o acesso da tocha de soldagem ou do cabeçote do laser e a direção esperada da contração térmica.

A Hehua Machinery oferece suporte à revisão de desenhos e otimização de DFM de soldagem antes da produção. A empresa trabalha com desenhos CAD 2D, bem como arquivos 3D STEP, IGS, SolidWorks e UG. A engenharia reversa a partir de amostras físicas também está disponível para clientes que precisam reproduzir componentes soldados existentes.

Durante a revisão técnica, os riscos potenciais de deformação e fissuração da soldagem podem ser avaliados antecipadamente. Isso ajuda a reduzir a necessidade de retrabalho extenso após o início da produção.

2. Use acessórios e fixações apropriados

As luminárias desempenham um papel importante na manutenção da posição de chapas finas durante a soldagem. Sem suporte suficiente, uma folha pode mover-se ou deformar-se à medida que o calor é introduzido.

Um bom acessório deve segurar o componente com segurança e, ao mesmo tempo, permitir que o processo de soldagem prossiga com eficiência. A fixação excessiva, contudo, também pode criar tensões residuais indesejadas. Portanto, o projeto do acessório deve ser baseado na geometria e na sequência de soldagem da montagem específica.

Para projetos personalizados de OEM e ODM, a Shanghai Hehua Machinery Technology Co., Ltd. pode fornecer fabricação de acessórios como parte de seu serviço de fabricação integrado. Isto é particularmente útil para produções repetidas, onde a consistência do acessório afeta diretamente a repetibilidade da solda.

3. Controle de entrada de calor e parâmetros de soldagem

A entrada de calor é uma das variáveis ​​mais importantes no controle da deformação. A energia excessiva pode ampliar a zona afetada pelo calor e aumentar a contração térmica após o resfriamento.

Para chapas finas, os parâmetros de soldagem devem ser cuidadosamente combinados com o tipo e espessura do material. Aço carbono, aço galvanizado, aço inoxidável 304/316, liga de alumínio, ferro fundido, ferro dúctil e ligas de cobre possuem diferentes características térmicas e de soldagem.

O equilíbrio correto entre a energia de soldagem e a velocidade de deslocamento é essencial. O objetivo não é simplesmente usar o menor aporte de calor possível, mas conseguir penetração e resistência de solda adequadas, minimizando ao mesmo tempo a carga térmica desnecessária.

Para produção de alto volume, a soldagem robótica pode melhorar ainda mais a consistência, mantendo a velocidade de deslocamento, a posição da tocha e a sequência de soldagem repetíveis.

4. Planeje a sequência de soldagem

A sequência de soldagem pode ter uma grande influência na forma final de uma montagem de chapa metálica fina.

Se soldas longas forem executadas continuamente em uma direção, a contração resultante poderá puxar o componente para um lado. Alternar a direção da soldagem, usar soldas intermitentes quando permitido pelo projeto ou distribuir as soldas em diferentes áreas pode ajudar a equilibrar o estresse térmico.

A melhor sequência depende da geometria da peça e dos requisitos estruturais. Para componentes de precisão, muitas vezes é melhor determinar a sequência de soldagem durante o estágio de engenharia, em vez de ajustá-la após a distorção já ter ocorrido.

5. Use endireitamento após soldagem quando necessário

Mesmo com parâmetros de soldagem otimizados, alguns componentes podem exigir endireitamento pós-soldagem. Isto é particularmente relevante para estruturas soldadas, bases de equipamentos, suportes, caixas e outros conjuntos com requisitos dimensionais rigorosos.

A Hehua Machinery inclui endireitamento pós-soldagem em suas capacidades de fabricação. Após a soldagem, os conjuntos podem ser verificados e corrigidos antes de passar para a usinagem secundária CNC ou acabamento superficial.

A empresa especifica tolerâncias dimensionais gerais de aproximadamente ±0,1 a ±0,3 mm para componentes aplicáveis, com planicidade controlada para ≤0,03 mm/100 mm após o endireitamento, dependendo dos requisitos do projeto.

Esta combinação de soldagem e endireitamento controlado fornece um caminho mais prático para atingir os requisitos dimensionais finais do que depender apenas de ajustes de parâmetros de soldagem.

6. Inspecione a qualidade da solda e as dimensões finais

A redução da deformação é apenas uma parte da qualidade da soldagem. Um componente soldado também deve atender aos requisitos de integridade da solda, precisão dimensional e desempenho específico da aplicação.

Na Shanghai Hehua Machinery Technology Co., Ltd., os conjuntos soldados passam por inspeção de entrada de material, inspeção em processo, verificações de endireitamento pós-soldagem e controle de qualidade final. As soldas são verificadas quanto a problemas como porosidade, inclusão de escória e rachaduras.

Para componentes relacionados à pressão, podem ser realizados testes de estanqueidade ao ar e à água. Testes de partículas magnéticas (MT), testes ultrassônicos (UT) e testes hidrostáticos também estão disponíveis para soldas de pressão crítica.

Esses procedimentos de inspeção são particularmente importantes para componentes usados ​​em máquinas industriais, equipamentos de compressores, máquinas de construção e outras aplicações onde o desempenho da soldagem afeta diretamente a confiabilidade operacional.

7. Considere o tratamento de superfície após a soldagem

Montagens de chapas metálicas finas geralmente exigem mais do que soldagem. Moagem, polimento, jateamento, revestimento em pó, galvanização, anodização, eletroforese, óxido preto e outros tratamentos de superfície podem ser necessários dependendo da aplicação.

O tratamento de superfície pós-solda pode melhorar a resistência à corrosão e a aparência, mas também deve ser considerado durante o plano inicial de fabricação. Respingos de solda, arestas vivas, reforço excessivo de solda e deformação local podem afetar o acabamento final.

A Hehua Machinery fornece tratamento pós-soldagem integrado, permitindo aos clientes combinar soldagem, endireitamento, usinagem e acabamento superficial em um único fluxo de trabalho de fabricação.

Aplicações de soldagem de chapas finas de precisão

A deformação controlada da soldagem é especialmente importante para componentes que precisam se encaixar em outras peças usinadas ou montadas.

As aplicações típicas incluem:

· Carcaças de chapa metálica soldadas

· Estruturas de compressores e carcaças de pressão

· Bases de equipamentos

· Suportes para máquinas de construção

· Suportes de montagem de precisão

· Quadros de máquinas industriais

· Estruturas leves de alumínio

· Gabinetes de aço inoxidável

· Conjuntos soldados de tubos de pressão

· Componentes de equipamentos semicondutores

· Novas estruturas de equipamentos energéticos

Com experiência no atendimento aos setores automotivo, de trânsito ferroviário, aeroespacial, energia eólica, energia nuclear, maquinário industrial, equipamentos semicondutores e novos equipamentos de energia, a Shanghai Hehua Machinery Technology Co., Ltd. está equipada para lidar com o desenvolvimento de protótipos e programas de produção maiores.

Uma abordagem prática para reduzir a deformação da solda

Para chapas metálicas finas, a deformação da solda deve ser tratada como uma questão de controle do processo, e não como um problema que pode simplesmente ser resolvido no final.

Um fluxo de trabalho prático começa com a revisão do projeto e otimização do DFM, seguido pela seleção apropriada do material, projeto do acessório, seleção do processo de soldagem, controle do aporte de calor, planejamento da sequência de soldagem e endireitamento pós-soldagem. A inspeção dimensional e os testes de qualidade da solda confirmam se o conjunto final atende às especificações exigidas.

Essa abordagem integrada é particularmente valiosa para projetos OEM e ODM, onde os clientes precisam de dimensões repetíveis, qualidade de solda estável e entrega confiável em vários lotes de produção.

opera uma fábrica de mais de 17.800 metros quadrados com mais de 160 funcionários e fornece serviços completos de fabricação e exportação. Sua qualidade e capacidade de soldagem são apoiadas pelas qualificações ISO 9001, IATF 16949, EN 15085 e EN ISO 9606-1.

Para os fabricantes que procuram um parceiro de soldagem para componentes de chapa metálica fina, a solução certa não é simplesmente escolher uma máquina de soldar. É escolher um processo completo capaz de controlar o calor, a deformação, as dimensões, a qualidade da solda e os requisitos pós-soldagem.

Para discutir um projeto personalizado de chapa fina de metal, a soldagem a laser pode ser avaliada juntamente com a soldagem MIG, TIG, a ponto e robótica de acordo com o material, espessura, projeto da junta, volume de produção e tolerâncias exigidas. Com recursos integrados de soldagem e fabricação secundária, a Shanghai Hehua Machinery Technology Co., Ltd. pode apoiar projetos desde revisão de desenhos e amostragem de protótipos até produção, inspeção, tratamento de superfície e exportação.
