Uma montagem de metal soldado pode parecer perfeita por fora e ainda assim falhar em serviço se a junta não for hermética. Para carcaças de compressores, conjuntos de tubos de pressão, gabinetes de equipamentos vedados e componentes de manuseio de fluidos, a integridade da solda não é apenas uma questão de aparência. Afeta diretamente o desempenho do vazamento, a confiabilidade e se o conjunto acabado pode ser usado na aplicação pretendida. A soldagem a laser pode ser uma solução útil para fabricantes que precisam de geometria de solda controlada, baixa distorção térmica e resultados consistentes em montagens metálicas adequadas.
No entanto, conseguir uma peça soldada hermética requer mais do que escolher uma máquina de solda. O projeto da junta, o material, o ajuste, os parâmetros de soldagem, a estabilidade do acessório, o endireitamento pós-soldagem, a inspeção e os testes de vazamento precisam trabalhar juntos. Para compradores OEM, o processo de fabricação por trás da solda costuma ser tão importante quanto o próprio método de soldagem.
A estanqueidade significa que uma montagem acabada evita que gás ou ar passe através de aberturas indesejadas na estrutura soldada. Isto parece simples, mas vários problemas comuns de fabricação podem comprometer o desempenho da vedação.
As causas típicas incluem:
· Porosidade dentro da solda
· Rachaduras ou fusão incompleta
· Penetração insuficiente
· Mau ajuste das juntas
· Deformação excessiva de soldagem
· Inclusão de escória
· Parâmetros de soldagem inconsistentes
· Distorção em torno de portas, tampas ou superfícies de montagem
· Pequenas lacunas criadas durante a montagem
Uma solda pode, portanto, passar por uma inspeção visual básica e ainda exigir testes adicionais antes de poder ser aceita como um componente pressurizado ou selado.
Para fabricantes que produzem estruturas de compressores, carcaças soldadas sob pressão, conjuntos de tubos e outras estruturas vedadas, o processo de produção deve ser projetado desde o início em torno do requisito final de estanqueidade.

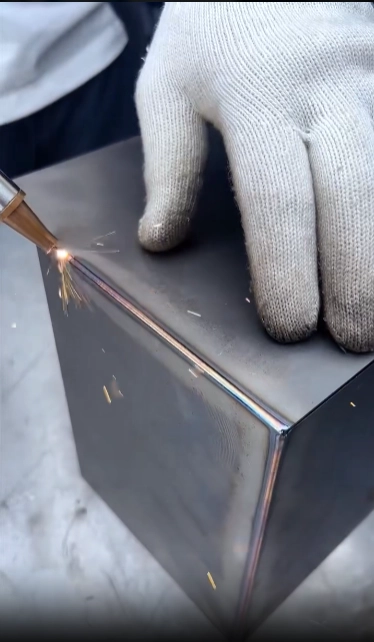

A soldagem a laser concentra a energia em uma área relativamente pequena, permitindo que os fabricantes criem soldas controladas com entrada de calor limitada quando a aplicação e os parâmetros são apropriados.
Isto pode ser particularmente útil para montagens de chapa metálica onde o calor excessivo pode causar empenamento. Se uma tampa, flange ou invólucro se deformar durante a soldagem, a alteração dimensional resultante poderá afetar a montagem subsequente ou as superfícies de vedação.
Para peças metálicas de precisão, controlar a deformação pode reduzir a quantidade necessária de correção pós-soldagem.
A soldagem a laser também pode ser considerada para montagens onde a aparência e a consistência da solda são importantes. Um processo estável pode ajudar a produzir soldas repetíveis ao longo de juntas adequadamente projetadas, o que é especialmente valioso quando o mesmo componente selado é produzido repetidamente.
Dito isto, a soldagem a laser não é um substituto universal para outros métodos de soldagem. A escolha real deve ser baseada no material, espessura, geometria da junta, acessibilidade, volume de produção e desempenho de soldagem necessário.
Um dos erros mais práticos em montagens soldadas sob pressão é tratar a soldagem como algo que acontece somente depois que a peça foi projetada.
Para montagens herméticas, o projeto da junta precisa considerar como a solda será formada, inspecionada e testada.
A junta deve fornecer acesso suficiente para o processo de soldagem selecionado, mantendo ao mesmo tempo o ajuste adequado. Lacunas excessivas podem dificultar a obtenção de uma fusão consistente. O mau alinhamento também pode aumentar a deformação e tornar a montagem acabada mais difícil de retornar à tolerância dimensional.
A revisão do desenho é, portanto, uma etapa importante antes do início da produção.
Na Shanghai Hehua Machinery Technology Co., Ltd. , as equipes de engenharia podem revisar desenhos CAD 2D e arquivos 3D em formatos que incluem STEP, IGS, SolidWorks e UG. Para peças legadas, a engenharia reversa de amostras físicas também é suportada.
Isso permite que os riscos potenciais de deformação e rachaduras na soldagem sejam considerados antes da produção, e não depois que um lote acabado já tiver sido fabricado.
Os requisitos de soldagem hermética variam significativamente dependendo do material.
Aço carbono, aço inoxidável, liga de alumínio, aço galvanizado, ferro fundido, ferro dúctil e ligas de cobre possuem, cada um, características térmicas e metalúrgicas diferentes. O processo de soldagem, as condições de blindagem, a preparação da junta e os parâmetros podem, portanto, precisar ser ajustados de acordo com o material.
Carcaças de aço inoxidável, por exemplo, podem ser selecionadas pela resistência à corrosão e superfícies limpas, enquanto estruturas de aço carbono são frequentemente usadas onde a resistência estrutural é o requisito principal. Os componentes de alumínio podem oferecer vantagens de peso, mas requerem um controle cuidadoso porque o alumínio conduz o calor de maneira diferente do aço.
suporta soldagem de aço carbono, aço galvanizado, aço inoxidável 304/316, liga de alumínio, ferro fundido, ferro dúctil e liga de cobre. A soldagem de metais diferentes também pode ser avaliada para aplicações adequadas.
Para projetos OEM, esta flexibilidade de material é útil porque o fornecedor pode selecionar o processo de soldagem de acordo com a peça real, em vez de limitar a produção a um único material ou método de soldagem.
Embora o artigo se concentre na soldagem a laser , as montagens herméticas geralmente exigem uma combinação de processos de fabricação.
Dependendo do componente, uma rota de produção completa pode incluir:
Blanking → Fabricação de acessórios → Soldagem → Endireitamento → Usinagem CNC → Tratamento de superfície → Inspeção → Teste de estanqueidade
Esta sequência é importante porque a soldagem pode alterar a geometria de um componente. Um flange ou superfície de montagem que estava dimensionalmente correta antes da soldagem pode exigir endireitamento ou usinagem posteriormente.
A Hehua fornece serviços integrados de soldagem OEM e ODM cobrindo corte, fabricação de acessórios, soldagem, endireitamento, usinagem CNC secundária e acabamento de superfície. Esta abordagem única pode ajudar a manter um melhor controle sobre os requisitos dimensionais entre as etapas individuais da produção.
A deformação térmica é uma das principais preocupações na fabricação de montagens herméticas.
Quando o calor é concentrado de forma desigual em um componente metálico, diferentes áreas se expandem e contraem em taxas diferentes. Isto pode causar empenamento, distorção angular ou alterações na posição dos pontos de montagem.
Para montagens seladas, estas alterações dimensionais podem criar problemas adicionais. Um flange distorcido pode afetar as superfícies de contato. Um alojamento empenado pode dificultar a usinagem subsequente. A correção excessiva também pode aumentar o tempo de produção e afetar a consistência entre os lotes.
O controle prático da deformação começa com a sequência de soldagem e o projeto do acessório. Também pode envolver a seleção do processo de soldagem apropriado, o controle da entrada de calor, a otimização do projeto da junta e o planejamento de operações de endireitamento.
A Hehua fornece otimização de DFM de soldagem e suporte à fabricação de acessórios, com engenheiros revisando possíveis riscos de deformação durante a fase de desenvolvimento do projeto. Após a soldagem, o endireitamento está disponível para trazer os componentes aplicáveis de volta à faixa dimensional exigida.
A empresa especifica tolerâncias dimensionais gerais de aproximadamente ±0,1 a ±0,3 mm para componentes aplicáveis, com planicidade controlada para ≤0,03 mm/100 mm após o endireitamento.
Para conjuntos soldados relacionados à pressão, a inspeção visual por si só não é suficiente.
A Hehua realiza testes de estanqueidade para peças sob pressão e pode fornecer testes de estanqueidade ao ar e à água de acordo com os requisitos do projeto. Para soldas de pressão crítica, estão disponíveis métodos de inspeção adicionais, como testes de partículas magnéticas, testes ultrassônicos e testes hidrostáticos.
Um processo típico de controle de qualidade pode incluir:
1. Inspeção de material recebido
2. Inspeção dimensional do primeiro artigo
3. Inspeção do processo de soldagem
4. Verificação de endireitamento pós-soldagem
5. Aparência da solda e inspeção de defeitos
6. END quando necessário
7. Teste de estanqueidade ou pressão
8. Inspeção dimensional final
9. Preparação do relatório de inspeção
Essa abordagem é mais prática para compradores OEM do que depender de uma única verificação visual final, pois os defeitos podem ser identificados em diferentes estágios da produção.
Para peças sob pressão, a Hehua também pode fornecer relatórios de inspeção e teste com remessas, ajudando os clientes a manter a rastreabilidade da produção e a documentação de qualidade.
Montagens herméticas nem sempre requerem soldagem a laser.
Para alguns componentes estruturais espessos, a soldagem MIG/MAG pode ser uma solução prática. A soldagem TIG pode ser apropriada onde a soldagem controlada e a aparência da superfície são importantes. A soldagem a ponto pode ser útil para configurações específicas de chapas metálicas, enquanto a soldagem robótica é vantajosa para produção padronizada de alto volume.
As capacidades de soldagem da Hehua incluem soldagem MIG/MAG CO2, soldagem TIG/GTAW com argônio, soldagem a ponto, soldagem de filete, soldagem por arco submerso, brasagem e soldagem automática robótica.
A seleção deve, portanto, ser baseada no componente real e não na suposição de que um processo de soldagem é sempre superior.
Para um alojamento de precisão fino, a prioridade pode ser minimizar a deformação. Para uma estrutura de equipamento pesado, a resistência estrutural e a produtividade podem ser mais importantes. Para uma montagem sob pressão, a integridade da solda e o teste de vazamento podem se tornar as considerações dominantes.
Um conjunto soldado selado pode exigir proteção adicional após a soldagem, especialmente quando for operar ao ar livre ou em um ambiente corrosivo.
Dependendo da aplicação, o processamento pós-soldagem pode incluir retificação, endireitamento, jateamento, óxido preto, eletroforese, Dacromet, revestimento em pó, galvanização, anodização e polimento.
O acabamento superficial deve ser planejado juntamente com a soldagem, em vez de ser tratado como uma etapa final não relacionada. A retificação excessiva, por exemplo, pode afetar a geometria de uma área de solda, enquanto a má preparação da superfície pode reduzir o desempenho do revestimento.
Para equipamentos externos, a resistência à corrosão pode ser tão importante quanto a qualidade inicial da solda. Para gabinetes visíveis, pode ser necessário lixar e polir para obter a aparência desejada.
Os conjuntos soldados herméticos geralmente envolvem vários estágios de fabricação, tornando a coordenação do fornecedor uma parte significativa do gerenciamento do projeto.
Shanghai Hehua Machinery Technology Co., Ltd., fundada em 2005, opera uma fábrica de mais de 17.800 metros quadrados e emprega mais de 160 pessoas. Suas capacidades abrangem soldagem, corte, estampagem, usinagem CNC, endireitamento, polimento e tratamento de superfície.
A empresa é certificada pela ISO 9001, IATF 16949 e EN 15085, enquanto seus soldadores obtiveram a certificação de qualificação EN ISO 9606-1.
Para clientes OEM no exterior, tanto a Hehua Machinery Technology Co., Ltd. quanto sua subsidiária Kunshan têm direitos independentes de importação e exportação, apoiando um processo integrado desde a fabricação até a exportação.
Isto é particularmente útil quando o componente acabado requer mais do que soldagem. Em vez de coordenar fornecedores separados para fabricação, soldagem, usinagem, acabamento e inspeção, os compradores OEM podem trabalhar com um parceiro de fabricação para a montagem completa.
Antes de enviar um desenho para uma montagem soldada hermética, os fabricantes devem definir claramente vários pontos:
l Material: Especifique a classe exata do metal e quaisquer certificados de material necessários.
l Espessura: Inclui a espessura de cada seção soldada, principalmente quando são unidas espessuras diferentes.
l Requisitos de soldagem: Identifique soldas críticas, soldas visíveis, soldas contínuas e áreas onde a soldagem intermitente não é aceitável.
l Requisitos dimensionais: Marque superfícies de montagem críticas, superfícies de vedação e tolerâncias pós-soldagem.
l Requisitos de vazamento: Defina se é necessário ar, água, hidrostático ou outro método de teste.
l Tratamento de superfície: Especifique a proteção contra corrosão ou aparência necessária após a soldagem.
l Volume de produção: Declare os requisitos de protótipo, pequenos lotes ou produção em massa para que os acessórios e equipamentos de soldagem apropriados possam ser considerados.
Esses detalhes permitem que o fabricante desenvolva um plano de soldagem e inspeção mais confiável antes do início da produção.
Para montagens metálicas herméticas, uma soldagem bem-sucedida não envolve apenas a produção de um cordão de solda contínuo. Requer projeto de junta apropriado, controle de material, seleção de processo de soldagem, gerenciamento de deformação, inspeção dimensional e teste de vazamento.
A soldagem a laser pode ser uma opção eficaz para montagens metálicas de precisão adequadas, onde a entrada controlada de calor, a formação consistente da solda e a deformação reduzida são importantes. Mas o resultado final depende de toda a cadeia produtiva que envolve o processo de soldagem.
Com recursos integrados de fabricação, soldagem, endireitamento, usinagem CNC, tratamento de superfície, NDT e testes de estanqueidade, a Shanghai Hehua Machinery Technology Co., Ltd. pode apoiar clientes OEM desde a revisão de desenhos até a produção de conjuntos soldados acabados.
Para fabricantes que desenvolvem carcaças de compressores, conjuntos de tubos de pressão, gabinetes de equipamentos selados, componentes de máquinas ou outras estruturas metálicas herméticas, a questão mais útil não é simplesmente se a soldagem a laser pode tornar a junta hermética. A melhor questão é se o fornecedor possui os recursos de engenharia, produção, inspeção e testes necessários para entregar consistentemente uma montagem acabada e hermética.
A soldagem a laser é uma parte dessa solução, apoiada por um processo completo de soldagem e fabricação de metal projetado de acordo com os requisitos do componente final.
