1. Introdução ao processo | O que os tornos CNC podem resolver?
Alta circularidade/concentricidade: excentricidade do fuso ≤ 0,003 mm, círculos internos e externos completos, faces de extremidade e ranhuras em uma única fixação, concentricidade ≤ 0,01 mm. Perfil rotativo complexo: módulo de dois eixos XZ + eixo Y, capaz de tornear polígonos, eixos excêntricos e superfícies não circulares. Rosqueamento de alta precisão: encoder 0,001°, erro cumulativo de rosca métrica/imperial/módulo/passo radial ≤ 0,02 mm/25 mm. Retificação de substituição de peças temperadas com lâmina de CBN HRC>62 Ra ≤ 0,4 µm, dispensando retificação secundária. Operação autônoma em larga escala: alimentador de barras + alimentador automático + alimentador, operação contínua 24 horas, produção mensal de 300.000 peças.
2. Capacidades
| Item | Especificação |
|---|---|
| Diâmetro máximo de oscilação | 600 mm (Horizontal) / 500 mm (Vertical) |
| Comprimento máximo de giro | 1000 mm (Horizontal) / 700 mm (Vertical) |
| Capacidade do alimentador de barras | Φ5-80 mm, 3 m de comprimento |
| Precisão de usinagem | IT6-IT7, Circularidade ≤0,003 mm, Ra da superfície ≤0,4 μm |
| Dureza do material | Materiais macios - HRC62 (Torneamento duro) |
| Capacidade do lote | 1-100.000 peças/lote, troca de formato < 15 min |

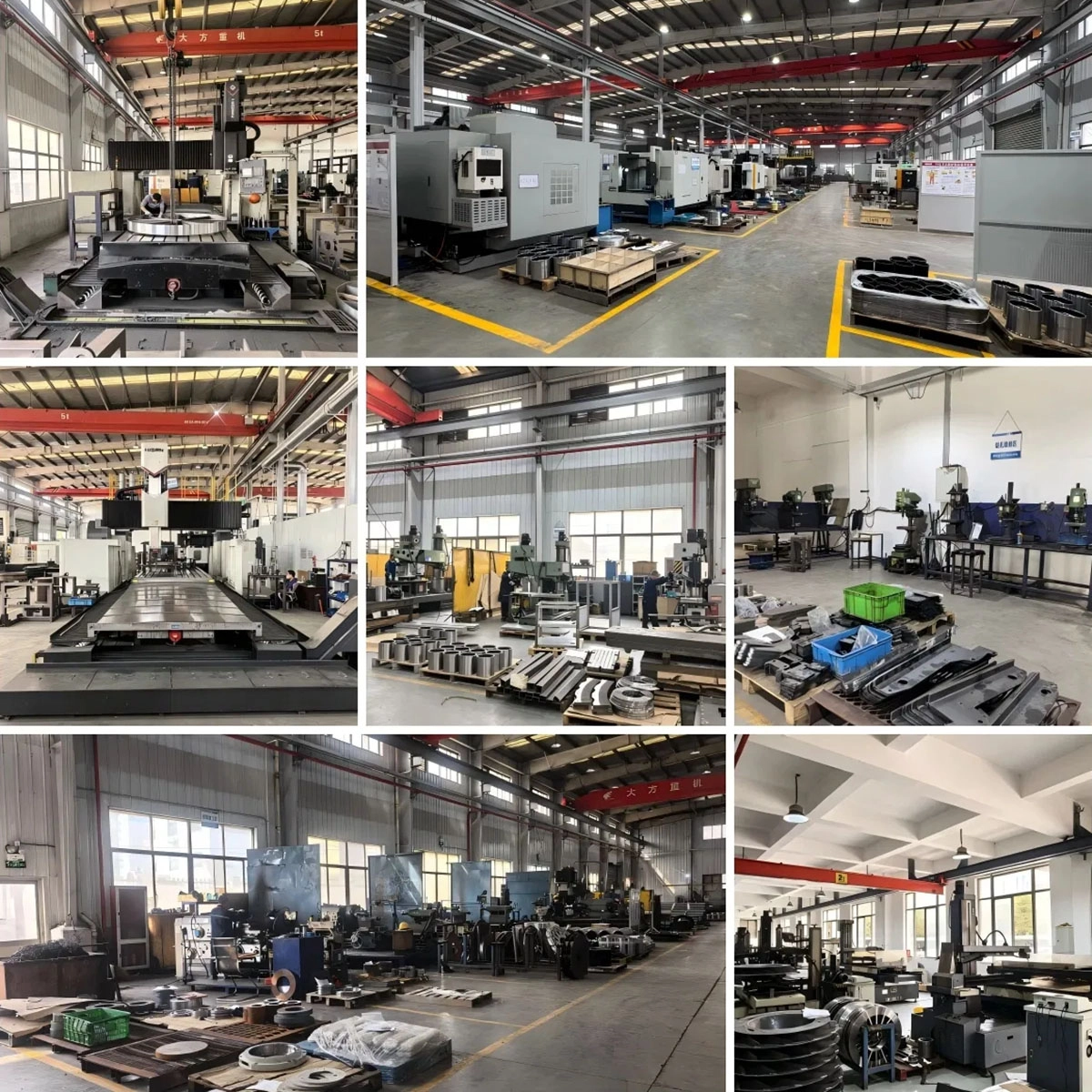

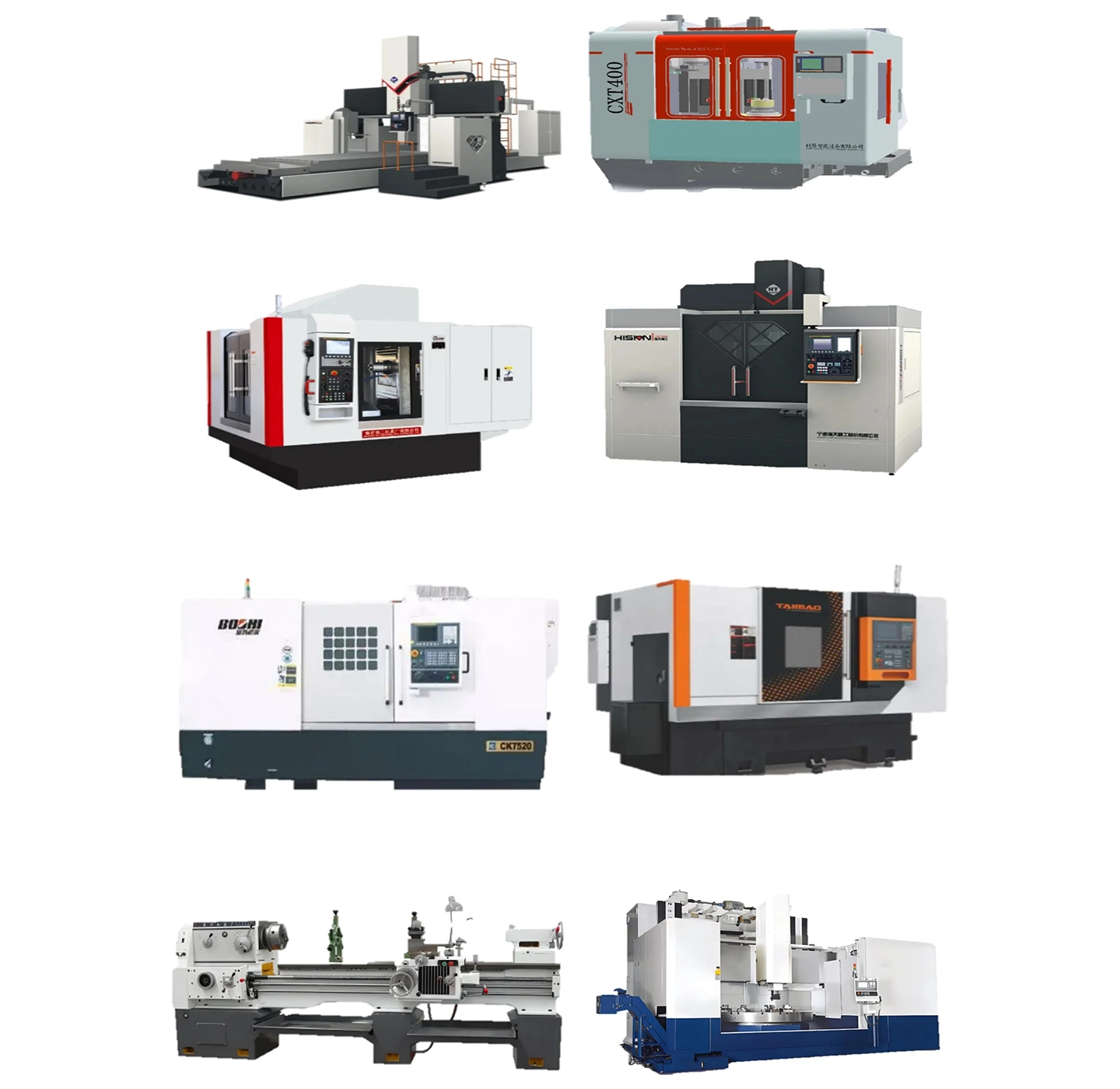

3. Nossos equipamentos
Doosan PUMA 2600Y
Placa de fixação de 8 polegadas, eixo Y ± 50 mm, com torre motorizada de 12 posições.
Fresagem composta para automóveis, realizando fresagem e furação em uma única operação, reduzindo a necessidade de fixações secundárias.
Mazak QT-200MS
Máquina para barras de 65 mm de diâmetro, com dois fusos e duas torres, processamento frontal/traseiro sem inversão manual , adequada para grandes quantidades de eixos pequenos.
Hardinge T51SP SUPER-PRECISÃO
Grade de eixo X de 0,1 µm, com excentricidade do fuso de 0,001 mm.
Especializada em torneamento de ultraprecisão de sedes de rolamentos e buchas de fuso.
Estrela SB-20R
Máquina de deslocamento tipo suíço, articulação de 7 eixos, eixo esbelto com diâmetro de até 20 mm.
Realiza torneamento, fresamento, furação lateral e rosqueamento completos em uma única operação de fixação, com uma relação comprimento/diâmetro de 20:1.
4. Estudos de Caso de Torneamento CNC | Casos de Torneamento
Material: 42CrMo4 temperado e revenido HB 280
Dimensões: Φ 35 × 220 mm, coaxialidade 0,01 mm
Características: Círculo externo + ranhura para ferramenta + rosca M24 × 1,5 + posição plana
Solução: Usinagem única de torneamento e fresamento PUMA 2600Y, lâmina de CBN para torneamento de materiais duros.
Resultado: Circularidade de 0,003 mm, erro cumulativo da rosca de 0,015 mm, produção mensal de 50.000 peças.
Material: alumínio 7075-T6
Dimensões: Φ 80 × 60 mm, espessura da parede 1,2 mm
Dificuldade: Deformação de parede fina, tolerância do furo interno H7
Solução: Torno de eixo duplo QT-200MS, baixa força de fixação + placa de vácuo
Resultado: Circularidade do furo interno de 0,005 mm, lote de 100.000 peças sem deformação.
Material: aço inoxidável 316LVM
Dimensões: Φ 4 × 50 mm, relação comprimento/diâmetro de 12:1
Solução: Máquina de deslocamento a pé Star SB-20R, torneamento e fresamento de 7 eixos + furação lateral com furo transversal
Resultado: rugosidade superficial Ra ≤ 0,2 µm, sem necessidade de polimento, encapsulamento diretamente passivado.
5. Ferramentas de corte e automação
Porta-ferramentas Sandvik CoroTurn HP com refrigeração de alta pressão, quebra de cavacos confiável, comprimento do cavaco de ferro < 30 mm.
Lâmina diamantada de cerâmica/PCBN/CVD, dureza HRC62, substitui a retificação externa.
Alimentador automático de barras + alimentador + medição online, operação autônoma 24 horas.
Marcação a laser com código QR: número da peça + número do forno do material para cada lote, escaneie o código para rastreabilidade.
6. Qualidade e Certificação
Norma de Tolerância de Precisão ISO 2768-f;
Teste de Precisão de Rosca ISO 6789;
Medição de três coordenadas da primeira peça de cada lote + medição online do diâmetro externo do lote, com dados automaticamente enviados para o MES;
Medidor de rugosidade superficial + medidor de contorno + medidor de circularidade, Ra ≤ 0,4 µm; relatório de medição anexado.

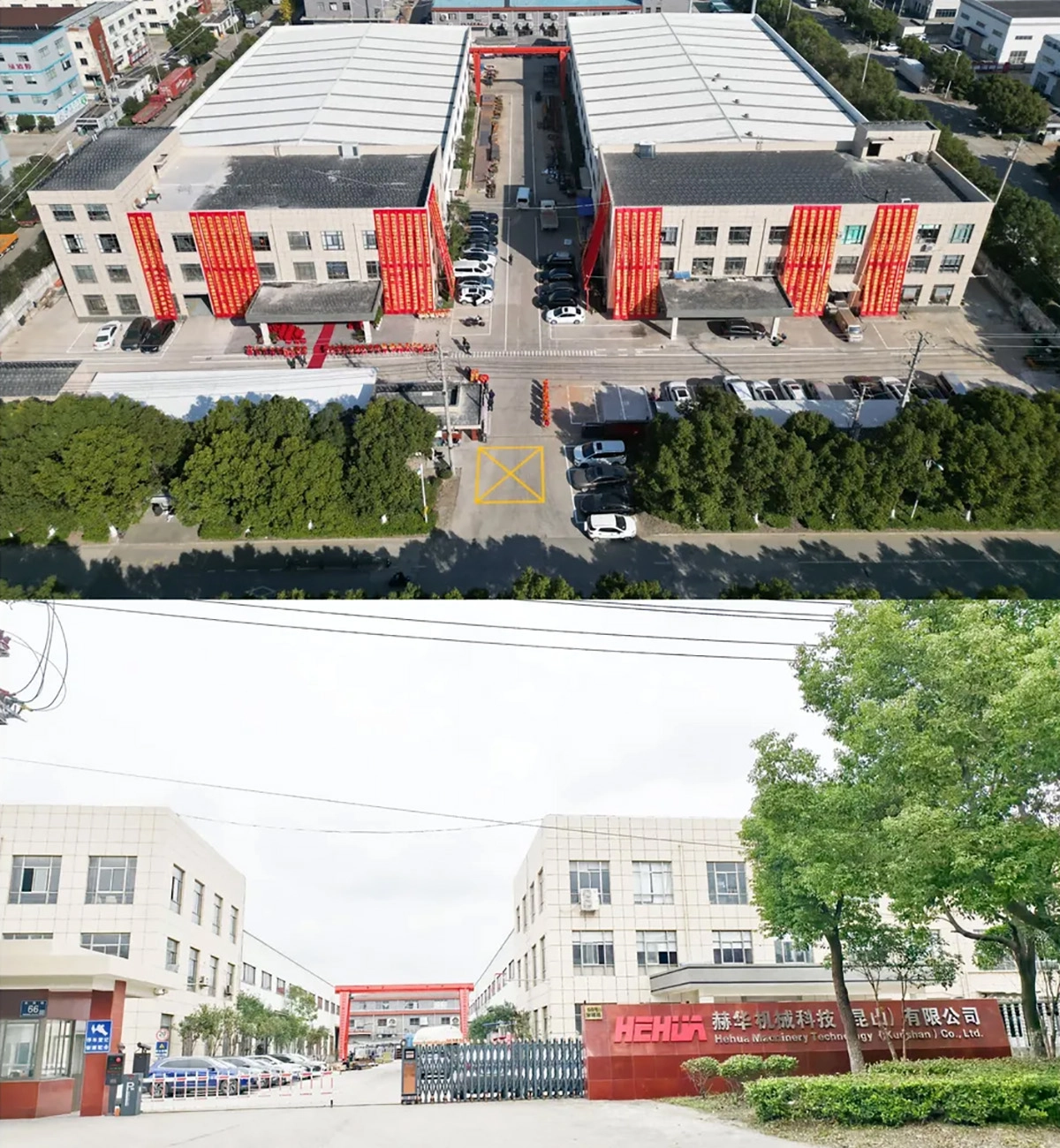

EndereçoRua Xingpu, nº 66, cidade de Lujia, cidade de Kunshan, edifícios fabris 3 e 4.
